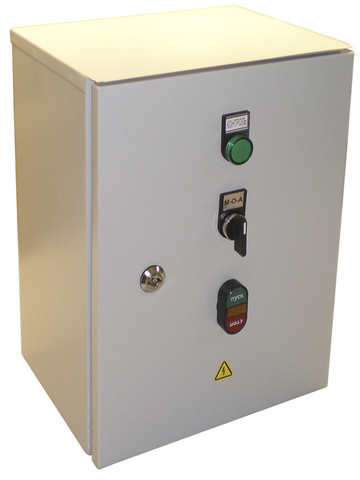

Шкаф управления освещением с фотореле – ЯУО 9602 (фотореле), Ящики управления освещением ЯУО, заказ, дёшево, www.eldyn.ru

Завод щитового электрооборудования «ТПЭ-Тяжпромэлектро» — Каталог продукции

ООО «ТПЭ-Тяжпромэлектро» производит следующие типы щитового электрооборудования:

  • Панели распределительных щитов ЩО2002Т, ЩО-70, ЩО-91, ЩО-94, ЩО-96, ЩО-01 и др.
  • Низковольтные комплектные устройства распределения электроэнергии РУСН-0,4, РУНН-0,4, РУ-0,4.
  • Шкафы распределительные низкого напряжения серии ШРНН.
  • Главные распределительные щиты ГРЩ.
  • Вводно-распределительные устройства УВРТ, ВРУМТ, ВРУ-8506Т, ВРУ8138Т, ВРУ8504, УВР-8505 и др.
  • Шкафы учёта электроэнергии ШУЭТ, ШУЭ, ШУ-1, ШУ-2, ШУ-1/Т, ШУ-2/Т.
  • Шкафы ввода, учёта и распределения электроэнергии ПР8808Т, ПР8512Т, ПР8712Т и др.
  • Шкафы распределительные силовые серий ШР, ШРС и др.
  • Щиты больничные распределительные НКУ ШБРТ (панели и шкафы ввода с АВР типов АВР1, АВР2, АВР3; панели с разделительным трансформатором РТ, шкафы и панели распределения типов РП2, РП3).
  • Ящики управления вентиляторами типа В4.
  • Ящики силовые ЯАТ, ЯА03Т, Я8105М, Я8101, Я8102.
  • Ящики силовые серий ЯРТ, ЯБ, ЯВ, ЯС, ЯРП, ЯРПТ, ЯБПВУ и др.
  • Ящики с разделительным трансформатором ЯРТТ, ЯТТ, ЯТП-0,25 и др.
  • Ящики соединительные ЯСТ, шкафы ГЗШ.
  • Ящики управления асинхронными двигателями с короткозамкнутым ротором серий ШУДД, Я5000, ШУ5000, РУСМ5000, щиты станций управления ЩСУ и др.
  • Низковольтные комплектные устройства для питания электроприводов арматуры и электродвигателей механизмов мощностью до 28кВт РТЗО-88М, РТЗО-88В и др.
  • Низковольтные комплектные устройства управления, защиты, сигнализации и автоматики серии ЯЭ(ШЭ)1400.

  • Шкафы управления насосами ШУН-1, ШУН-2 с блоками управления БУ1-Т, БУ2-Т.

  • Блоки и панели управления асинхронными двигателями с короткозамкнутым ротором серий Б5000, П5000.

  • Подстанционные ящики ЯЗВМ(ШЗВ), ЯЗНМ(ШЗН)-1А(Б), ЯЗНМ(ШЗН)-2А(Б), ЯЗНМ(ШЗН)-3, ЯОВМ(ШОВ)-2, ЯЗШМ(ШЗШ)-1(2), ЯЗШМ(ШЗШ)-3, ЯПВМ(ШПВ)-1(2,3), ЯУРМ(ШУР) и др.

  • Ящики собственных нужд ЯСН-В, ШПСН, ШПСН-В и др.

  • Ящики и шкафы АВР серий АВРТ, АВР1(3)Т, ЩАП, ЯУ8000, ШУ8000, ШАВР и др.

  • Блоки и панели АВР БУ8250, ШУ8250.

  • Вводно-распределительные шкафы наружного освещения ВРШ-НО.

  • Шкафы управления наружным освещением серий ЯОУТ (ШУОТ), ЯУО1(3)Т, ЯУО, ШОУ.

  • Щитки осветительные серий ЩОГТ, ОЩВ, ОЩ, ОП, ОПВ, ЩО, ЩН, ЩУ и др.

  • Устройства этажные типов УЭРВ, УЭРН, УЭРК, УЭБ, УЭРМ, УЭРБ и др.

  • Щитки и ящики квартирные ЩКТ, ЯК, ЩК, ЩКУ, ЩКР и др.

  • Щитки механизации строительства ЩМТ, ЩМ и др.

  • Щиты сигнализации.

  • Щиты этажные, коттеджные, гаражные и др.

  • Шкафы, щиты автоматики ША, ЩА и др.

  • Оборудование систем наземного электроснабжения спецтоками.

  • Пульты и щиты для стендов испытания авиадвигателей.

  • Щиты питания для стройплощадок НКУ СП.

  • Нетиповые НКУ по схеме заказчика.

  • zavodtpe.ru

    Самая экономная схема управления наружным освещением

    Я уже несколько раз посвящал темы блога управлению наружным освещением. Сегодня хочу вам представить немного доработанную схему, которая позволит экономить еще больше электроэнергии, а главное включать и выключать освещение в часы, когда действительно темно.

    Скажу сразу, данную схему я еще не применял и надеюсь на вашу помощь. Пока это лишь полуфабрикат Однажды ко мне приезжал представитель ФИФ и рассказывал про свои изделия. Я компанию ФИФ знаю достаточно хорошо и удивить меня чем-либо не так просто.

    Я уже рассказывал, что мне очень нравится реле времени астрономическое. По данным ФИФ оно способно экономить до 40% электроэнергии за счет того, что в ночное время оно отключает освещение.

    Но, лучше применять чуть более сложную схему – астрономическое реле + фотореле, которая способна экономить до 60% электроэнергии.

    Говорят, такую схему уже используют в шкафах наружного освещения, однако, мне не удалось найти готовую схему, и я попытался разработать свою схему.

    Для реализации схемы управления наружным освещением я применил двухканальное астрономическое реле PCZ-527, фотореле с выносным датчиком AZ-112, 2 автоматических выключателя и контактор.

    Схема управления наружным освещением 1

    С автоматическими выключателями, думаю, все и так понятно. Вводной автомат QF1 рассчитан на всю нагрузку (может быть и однофазным), дополнительный QF2 – для защиты цепей управления.

    Контактор необходим для коммутации нагрузки (включения/отключения освещения).

    Фотореле AZ-112 и реле PCZ-527 управляют непосредственно контактором.

    Как работает схема?

    Один канал астрономического таймера настраиваем на утро и вечер, когда должно быть включено освещение. Второй канал – только на день. Условно, первый канал работает с 5.00 до 7.00 и с 17.00 до 24.00. Второй канал с 7.00 до 17.00 (отключение ночью-откл.). В зависимости от географических координат это время должно постоянно изменяться.

    У многих возникнет вопрос: зачем нам фотореле?

    Представьте, дни бывают разные. Порой, наступает уже вечернее время, а на улице еще достаточно светло. Зачем в это время нам включать освещение? Или наоборот, выдался очень пасмурный день и на улице потемнело раньше, чем зашло солнце, поэтому мы должны включить освещение для нашей же безопасности. Произойдет днем затмение солнца – наша схема включит освещение.

    При необходимости в схему можно добавить и ручное управление.

    Можно еще предложить более простой и более экономный вариант:

    Схема управления наружным освещением 2

    В отличии от предыдущего варианта, наружное освещение не включится раньше, чем заложено в астрономическом таймере, при этом если на улице светло – оно тоже не включится.

    В эту схему можно включить и обычный программируемый таймер, который настроен на ночное отключаемое время. Т.е. контакты таймера разомкнуты с 1.00 до 5.00. В остальное время отработает фотореле.

    Если найдете готовый шкаф ШНО, в котором реализована данная идея (астротаймер+фотореле либо таймер+фотореле), просьба пришлите и мне.

    Схема с возможностью местного и дистанционного управления:

    Схема с возможностью местного и дистанционного управления

    МУ — местное управление.
    ДУ — дистанционное управление.
    АУ — автоматическое управление.

    Советую почитать:

    220blog.ru

    Шкаф управления наружным освещением ©

    В этой статье хочу представить вашему вниманию шкаф наружного освещения моей разработки. На мой взгляд, он имеет преимущества по сравнению с типовыми шкафами управления наружным освещением ШНО, которые имеются у многих производителей.

    Для управления наружным освещением, рекламой в своих проектах я применяю реле времени астрономическое PCZ-525. Об этом реле я уже рассказывал.

    В классических шкафах наружного освещения в качестве управляющего элемента выступает фотореле с выносным датчиком освещенности.

    В случае с астрономическим реле никаких выносных датчиков не требуется. Включение освещения происходит в зависимости от географических координат объекта. К тому же, реле позволяет отключать освещение, например с 1.00 до 4.30, что позволит экономить электрэнергию.

    В последнем проекте я применил ШНО собственной разработки, т.к. считаю что он лучше своих типовых собратьев.

    Схема  шкафа управления наружным освещением для управления одной группы освещения:

    Схема ШНО с использованием PCZ-525

    QF1 – вводной автоматический выключатель для защиты от перегрузки и к.з.

    КМ1 – контактор, для коммутации нагрузки.

    KT1 – PCZ-525 для автоматического управления освещением.

    SA1 – кулачковый переключатель для переключения с автоматического на ручной режим.

    SB1 —  кнопка включения освещения при ручном управлении освещением.

    SB2 —  кнопка отключения освещения при ручном управлении освещением.

    SA1, SB1 и SB2 устанавливаются на двери ШНО.

    Разместить все оборудование мне удалось в шкафу размером 395×310х150мм. При глубине шкафа 150 мм переключатель и кнопки не должны находиться напротив аппаратов, установленных на DIN-рейке.

    Внешний вид ШНО

    Спецификация изделий, примененных в ШНО:

    Спецификация ШНО

    Данный ШНО рассчитан только на одну группу наружного освещения. Если же необходим ШНО на несколько групп, то после контактора нужно добавить нужное количество групповых автоматических выключателей, при этом, по всей видимости, придется увеличить габаритные размеры металлического корпуса. Также без проблем можно сделать ШНО со счетчиком электрической энергии.

    Дополнительно еще можно добавить сигнальную лампу, которая будет сигнализировать о включении освещения.

    А что вы думаете о данном шкафе управления наружным освещением? Какие ШНО применяете в своих проектах?

    Советую почитать:

    220blog.ru

    ЯУО 9602-3274 Ящик управления освещением (16 А, фотореле) IP54, ЯУО 9602 (фотореле), Москва

    ЯУО 9602-3274 Ящик управления освещением (16 А, фотореле) IP54, ЯУО 9602 (фотореле), Москва

    Включите в вашем браузере JavaScript!

    Ящик управления освещением (16 А, фотореле) IP54

    Артикул:
    ЯУО 9602-3274

    В корзину

    Товар отсутствует

    Предзаказ

    Добавить в сравнение

    Убрать из сравнения

    Описание

    Ящик управления освещением (16 А, фотореле) IP54 ЯУО 9602-3274

    Назначение

    • Ящики управления освещением ЯУО9602 предназначены для автоматического, местного  или дистанционного (с диспетчерского пункта) управления осветительными сетями и установками
      производственных зданий, сооружений, территорий любых объектов с любыми источниками света.
    • Ящики управления освещением обеспечивают:
      — включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
      — ручное включение и отключение осветительной установки кнопками, установленными на двери ящика;включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергослужб.

    Конструкция

    • Тип корпуса: металлический, с полимерным покрытием.
    • Тип установки: навесной
    • Степень защиты – IP54.

    Преимущества

    • Гарантия 5 лет;
    • Тип автоматического управления: фотореле с выносным датчиком
    • Степень защиты IP54
    • Доступная цена

    Однолинейная схема



    Характеристики

    Управление

    фотореле

    Похожие товары

    www.220energy.ru

    Щиты управления освещением ЩУО ЯУО-цена, схема, характеристики

    Щиты управления освещением ЩУО производства компании ПромЭлектроСервис

    используются для включения и отключения освещения в автоматическом или ручном режиме.

    В автоматическом режиме управление освещением осуществляется при помощи фотореле/таймера/датчика движения

    В ручном режиме управления освещением осуществляется при помощи кнопок «пуск», «стоп». Щиты ЩУО могут применяться как для включения/выключения уличного освещения в ночное и дневное время, так и для организации «светового дня» при выращивании сельскохозяйственных культур, в птицеводческих и животноводческих хозяйствах.

    Технические характеристики щитов управления освещением ШУО (аналог ящиков управления осввещением ЯУО)





    Наименование серии  ЩУО (ЯУО 9602)/ фотореле ЩУО (ЯУО 9603) / таймер
    Типоисполнения

    • ЯУО 9602 3474 25А
    • ЯУО 9602 3574 32А
    • ЯУО 9602 3674 40А
    • ЯУО 9602 3774 50А
    • ЯУО 9602 3874 63А
    • ЯУО 9602 3974 80А
    • ЯУО 9602 4074 100А
    • ЯУО 9602 4174 125А
    • ЯУО 9602 4274 160А

    • ЯУО 9603 3474 25А
    • ЯУО 9603 3574 32А
    • ЯУО 9603 3674 40А
    • ЯУО 9603 3774 50А
    • ЯУО 9603 3874 63А
    • ЯУО 9603 3974 80А
    • ЯУО 9603 4074 100А
    • ЯУО 9603 4174 125А
    • ЯУО 9603 4274 160А
    Технические характеристики

    Номинальное напряжение силовой цепи: 380В

    Номинальное напряжение цепи управления: 220В

    Уставки регулирования освещенности: 0,5-30/3-300 Лк

    Уставки задержки на включение: 0 сек — 10 мин

    Степень защиты корпуса: IP54

    Номинальное напряжение силовой цепи: 380В

    Номинальное напряжение цепи управления: 220В

    Уставки времени: до 24 часов

    Степень защиты корпуса: IP54

    Основные комплектующие Автоматический выключатель, контактор с тепловым реле, фотореле с датчиком. Автоматический выключатель, контактор с тепловым реле, суточное реле времени

    В щитах управления освещением реализованы следующие типы защит: защита от перегрузок, коротких замыканий. При производстве щитов управления ЩУО мы используем оборудование Schneider Electric, ABB, ИЭК, Меандр.

    Срок производства типового щита освещения составляет 3 дня. Вместе с готовым электрощитом мы предоставляем полным комплект технической и бухгалтерской документации, а также сертификаты соответствия ТУ.

    При необходимости, наша компания сможет автоматизировать работу осветительной системы предприятия на основе собственных разработок АСУТП.

    Для того, чтобы узнать цену и купить щит управления освещением ЩУО присылайте запрос на [email protected] или свяжитесь с нашими менеджерами по телефонам

    8 (812) 242-96-62 СПб / 8 (800) 700-89-55 Россия / 8 (495) 120-28-03 МСК










    ЯУО 9602 3474 25А IP54 с фотореле
    ЯУО 9602 3574 32А IP54 с фотореле
    ЯУО 9602 3674 40А IP54 с фотореле
    ЯУО 9602 3774 50А IP54 с фотореле
    ЯУО 9602 3874 63А IP54 с фотореле
    ЯУО 9602 3974 80А IP54 с фотореле
    ЯУО 9602 4074 100А IP54 с фотореле
    ЯУО 9602 4174 125А IP54 с фотореле
    ЯУО 9602 4274 160А IP54 с фотореле

    www.elektro-portal.com

    ЯУО 9602-3474 Ящик управления освещением (25 А, фотореле) IP54, ЯУО 9602 (фотореле), www.eldyn.ru

    ЯУО 9602-3474 Ящик управления освещением (25 А, фотореле) IP54, ЯУО 9602 (фотореле), www.eldyn.ru

    Включите в вашем браузере JavaScript!

    Ящик управления освещением (25 А, фотореле) IP54

    Артикул:
    ЯУО 9602-3474

    В корзину

    Товар отсутствует

    Предзаказ

    Добавить в сравнение

    Убрать из сравнения

    Описание

    Ящик управления освещением (25 А, фотореле) IP54 ЯУО 9602-3474

    Назначение

    • Ящики управления освещением ЯУО9602 предназначены для автоматического, местного  или дистанционного (с диспетчерского пункта) управления осветительными сетями и установками
      производственных зданий, сооружений, территорий любых объектов с любыми источниками света.
    • Ящики управления освещением обеспечивают:
      — включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
      — ручное включение и отключение осветительной установки кнопками, установленными на двери ящика;включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергослужб.

    Конструкция

    • Тип корпуса: металлический, с полимерным покрытием.
    • Тип установки: навесной
    • Степень защиты – IP54.

    Преимущества

    • Гарантия 5 лет;
    • Тип автоматического управления: фотореле с выносным датчиком
    • Степень защиты IP54
    • Доступная цена

    Однолинейная схема



    Характеристики

    Управление

    фотореле

    Похожие товары

    www.220energy.ru

    Ящик управления освещением ЯУО
































































    тип схема (чертеж) Ном. ток А элементы на схеме Габариты HxLxB mm
          Обозначение Наименование
    ЯУО 9601-3474-21 схема 25 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3474-54 схема 25 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3574-21 схема 32 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3674-21 схема 32 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3674-54 схема 40 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3774-21 схема 50 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3774-54 схема 50 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3874-21 схема 63 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3874-54 схема 63 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9601-3974-21 схема 80 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-3974-54 схема 80 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4074-21 схема 100 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4074-54 схема 100 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4174-21 схема 125 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4174-54 схема 125 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4274-21 схема 160 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4274-54 схема 160 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4374-21 схема 200 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9601-4374-54 схема 200 QF; SF; SB 1,2; SA; HL; KM; KK; KT; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-3474-21 схема 25 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3474-54 схема 25 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3574-21 схема 32 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3574-54 схема 32 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3674-21 схема 40 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3674-54 схема 40 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3774-21 схема 50 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3774-54 схема 50 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3874-21 схема 63 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3874-54 схема 63 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 500х500х250
    ЯУО 9602-3974-21 схема 80 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-3974-54 схема 80 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4074-21 схема 100 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4074-54 схема 100 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4174-21 схема 125 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4174-54 схема 125 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4274-21 схема 160 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4274-54 схема 160 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4374-21 схема 200 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9602-4374-54 схема 200 QF; SF; SB 1,2; SA; HL; KM; KK; KL; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Фотореле; Диспетчерский пульт 750х500х250
    ЯУО 9603-3474-21 схема 25 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3474-54 схема 25 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3574-21 схема 32 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3574-54 схема 32 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3674-21 схема 40 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3674-54 схема 40 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3774-21 схема 50 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3774-54 схема 50 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3874-21 схема 63 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3874-54 схема 63 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 500х500х250
    ЯУО 9603-3974-21 схема 80 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-3974-54 схема 80 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4074-21 схема 100 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4074-54 схема 100 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4174-21 схема 125 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4174-54 схема 125 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4274-21ё схема 160 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4274-54 схема 160 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4374-21 схема 200 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250
    ЯУО 9603-4374-54 схема 200 QF; SF; SB 1,2; SA; HL; KM; KK; KT; ДП Вводной автомат; Автомат защиты цепей управления; Кнопки; Ключи; Лампа сигнальная; Контактор; Тепловое реле; Реле вращения суточное; Диспетчерский пульт 750х500х250

    www.electroproekt.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
